В динамичната сфера на радиочестотната (RF) технология устройствата за регулиране на сигнала играят основна роля в осигуряването на оптимална работа на комуникационните системи. Като доставчик на радиочестотни еквалайзери често се сблъсквам с въпроси относно това как тези устройства се съпоставят с други аналози за кондициониране на сигнала. В този блог ще се задълбочим в цялостно сравнение на радиочестотните еквалайзери с други популярни устройства за кондициониране на сигнали, като изследваме техните функции, предимства и ограничения.
Разбиране на сигнал - устройства за кондициониране
Устройствата за регулиране на сигнала са основни компоненти в радиочестотните системи. Те са предназначени да променят характеристиките на входния сигнал, за да го направят по-подходящ за по-нататъшна обработка или предаване. Тези модификации могат да включват регулиране на амплитудата, честотата, фазата или импеданса на сигнала. Някои от най-разпространените устройства за регулиране на сигнала в RF домейна са RF еквалайзери, RF ограничители и RF превключватели - SPDT.
RF еквалайзер: Общ преглед
АнRF еквалайзере устройство, което се използва за компенсиране на зависимите от честотата загуби в преносна линия или система. Той работи, като осигурява зависимо от честотата усилване, което е противоположно на характеристиките на загубата на системата. Това гарантира, че изходният сигнал има равна честотна характеристика, което е от решаващо значение за поддържане на целостта на предаваните данни.
Едно от ключовите предимства на радиочестотния еквалайзер е способността му да подобрява качеството на сигнала в широк честотен диапазон. В комуникационните системи на дълги разстояния сигналът може да изпита значително затихване при по-високи честоти. RF еквалайзер може да противодейства на този ефект, позволявайки ясна и надеждна комуникация. В допълнение, RF еквалайзерите са много персонализирани. Те могат да бъдат проектирани така, че да съответстват на специфичните характеристики на загубите на конкретна система, осигурявайки персонализирано решение за различни приложения.
RF еквалайзерите обаче имат и някои ограничения. Те могат да внесат шум в системата, особено при настройки с високо усилване. Освен това работата на радиочестотния еквалайзер може да бъде повлияна от температура и други фактори на околната среда, което може да изисква допълнителни механизми за компенсация.
RF ограничител: сравнение

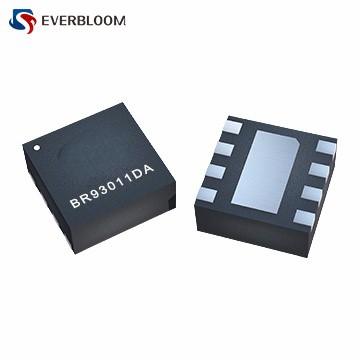

АнRF ограничителе устройство, което се използва предимно за защита на чувствителни RF компоненти от сигнали с висока мощност. Той работи, като ограничава амплитудата на входния сигнал до предварително зададено ниво. Когато входният сигнал надвиши това ниво, ограничителят намалява усилването на сигнала, предотвратявайки повреда на компонентите надолу по веригата.
В сравнение с RF еквалайзера, основната функция на RF ограничителя е по-скоро защита, отколкото подобряване на сигнала. Докато RF еквалайзерът се фокусира върху регулирането на честотната характеристика, RF ограничителят се занимава с контрол на амплитудата. По отношение на сценариите на приложение, RF ограничителите обикновено се използват в предните части на приемника, където могат да предпазят усилвателите с нисък шум (LNA) от силни смущаващи сигнали.
RF ограничителите имат предимството да осигуряват високо ниво на защита срещу условия на пренапрежение и свръхмощност. Те са относително прости по дизайн и могат да бъдат много ефективни за предотвратяване на повреда на компоненти. Те обаче не се отнасят до зависимите от честотата загуби в системата. Всъщност те самите могат да внесат някои допълнителни загуби, които могат да влошат общото качество на сигнала.
RF превключвател - SPDT: Сравнение
АнRF превключвател - SPDT(Single - Pole Double - Throw) е устройство, което се използва за маршрутизиране на RF сигнали между различни пътища. Той може да свърже входен порт към един от двата изходни порта, позволявайки избор на различни източници на сигнал или дестинации.
Основната функция на RF превключвателя - SPDT е маршрутизирането на сигнала, което е фундаментално различно от функциите на RF еквалайзера и RF ограничителя. Докато RF еквалайзерът се фокусира върху регулирането на честотната характеристика, а RF ограничителят върху контрола на амплитудата, RF превключвателят - SPDT е изцяло свързан с избора на пътя на сигнала.
RF превключвател - SPDTs предлагат предимството на гъвкавост в дизайна на системата. Те могат да се използват за превключване между различни антени, филтри или други RF компоненти, позволявайки по-гъвкава RF система. Те обаче могат да доведат до вмъкнати загуби и проблеми с изолацията. Загубата на вмъкване се отнася до загубата на мощност на сигнала, когато превключвателят е във включено състояние, докато изолацията е степента, до която превключвателят може да предотврати изтичане на сигнал между различни пътища.
Показатели за ефективност
Когато сравнявате тези устройства за регулиране на сигнала, няколко показателя за ефективност са от решаващо значение. За RF еквалайзер ключовите показатели включват равномерността на честотната характеристика, обхвата на регулиране на усилването и стойността на шума. По-плоската честотна характеристика показва по-добра компенсация на зависимите от честотата загуби. По-широкият диапазон на регулиране на усилването позволява по-голяма гъвкавост в различни системни конфигурации. По-ниската стойност на шума означава, че към сигнала се добавя по-малко шум.
За RF ограничител важните показатели са ограничаващият праг, времето за възстановяване и вмъкнатата загуба. Ограничаващият праг определя максималната амплитуда, която ограничителят ще позволи. По-краткото време за възстановяване означава, че ограничителят може бързо да се върне към нормалното си работно състояние след събитие с висока мощност. По-ниските загуби на вмъкване гарантират, че ограничителят не влошава значително качеството на сигнала.
За RF превключвател - SPDT критичните показатели са загубата на вмъкване, изолацията и скоростта на превключване. Както бе споменато по-рано, вмъкнатата загуба и изолацията влияят върху мощността на сигнала и предотвратяването на изтичане на сигнал. По-бързата скорост на превключване позволява по-бързо маршрутизиране на сигнала, което е важно в приложения, където се изискват бързи промени в пътищата на сигнала.
Приложение - Специфични съображения
Изборът между RF еквалайзер, RF ограничител и RF превключвател - SPDT зависи от специфичните изисквания на приложението. В базова станция за безжична комуникация, например, RF еквалайзер може да се използва за компенсиране на загубите в предавателната линия между усилвателя на мощността и антената. RF ограничител може да бъде инсталиран на входа на приемника, за да защити чувствителните компоненти от силни смущения. RF превключвател - SPDT може да се използва за превключване между различни антени за формиране на лъч или приемане с разнообразие.
При настройка за тестване и измерване може да се използва RF еквалайзер, за да се осигури равномерна честотна характеристика в тестовия сигнал. RF ограничител може да защити измервателното оборудване от сигнали с висока мощност по време на калибриране или тестване. RF превключвател - SPDT може да се използва за превключване между различни тестови сигнали или измервателни портове.
Заключение
В заключение, радиочестотните еквалайзери, радиочестотните ограничители и радиочестотните превключватели - SPDT са важни устройства за кондициониране на сигнала, всяко със своите собствени уникални функции и предимства. RF еквалайзерът се отличава с компенсирането на зависимите от честотата загуби и подобряването на качеството на сигнала в широк честотен диапазон. RF ограничител осигурява основна защита срещу сигнали с висока мощност. RF превключвател - SPDT предлага гъвкавост при маршрутизирането на сигнала.
Като доставчик на радиочестотни еквалайзери разбирам значението на избора на правилното устройство за регулиране на сигнала за вашето конкретно приложение. Ако търсите решение за подобряване на честотната характеристика на вашата RF система, нашите RF еквалайзери могат да осигурят надеждна и адаптивна опция. Имаме екип от експерти, които могат да работят с вас, за да разберат вашите изисквания и да препоръчат най-подходящия продукт.
Ако се интересувате да научите повече за нашите радиочестотни еквалайзери или да обсъдите специфичните си нужди, препоръчваме ви да се свържете с нас за консултация относно доставката. Ние се ангажираме да предоставяме висококачествени продукти и отлично обслужване на клиентите, за да ви помогнем да постигнете оптимална производителност във вашите RF системи.
Референции
- Позар, DM (2011). Микровълнова техника. Уайли.
- Collin, RE (2001). Основи на микровълновата техника. Уайли.
- Gonzalez, G. (1997). Микровълнови транзисторни усилватели: анализ и дизайн. Прентис Хол.
